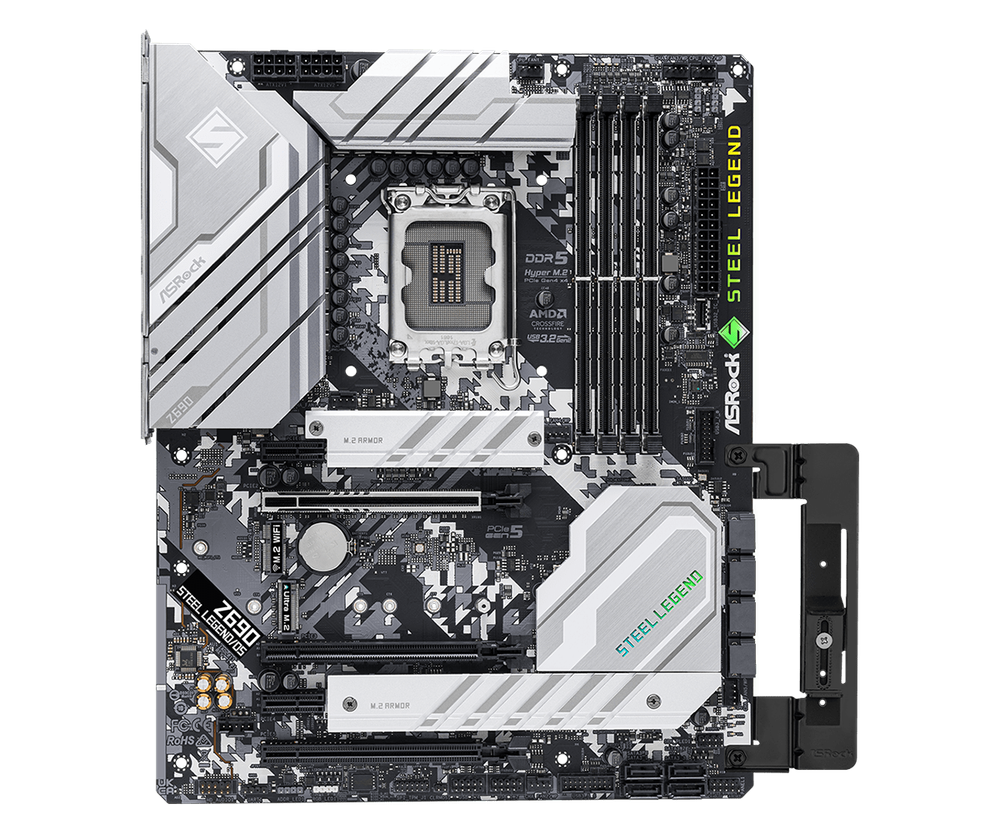

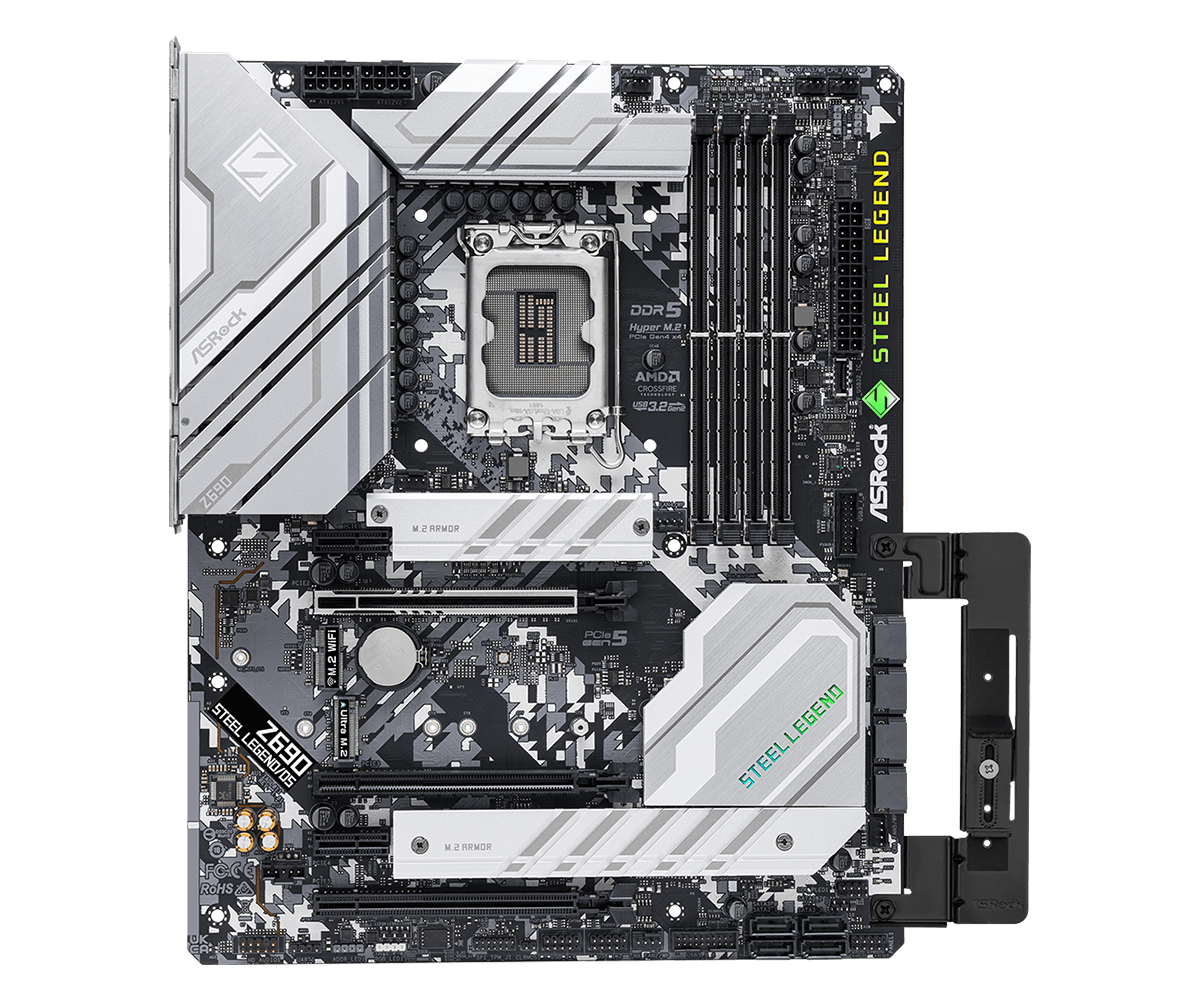

Материнская плата ASROCK Z690 STEEL LEGEND/D5

Уникальная Особенность
ASRock USB 3.2 Gen2
- ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Гб/с)
- разъем ASRock USB 3.2 Gen2 Type-A (10 Гб/с)
- разъем ASRock USB 3.2 Gen2 Type-C (10 Гб/с)
ASRock Super Alloy
- Алюминиевый радиатор XXL
- Дроссели питания «Premium»
- 50A Dr.MOS
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости)
- Защита I/O Armor
- Черная матовая печатная плата
- High Density Glass Fabric PCB
- Покрытие печатной платы 2oz
2.5G LAN
ASRock Auto Driver Installer
Стальной разъём ASRock
ASRock Полноразмерный радиатор для M.2
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra USB Power
ASRock Проверка пост-статуса (PSC)
ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN)
ASRock Live Update & APP Shop
Процессор
- Поддержка 12th-е поколение Intel Core (LGA1700)
- Дизайн Digi Power
- 1Система питания 5
- Поддержка Intel Hybrid Technology
- Поддержка Intel Turbo Boost Max 3.0 Technology
Чипсет
- Intel Z690
Память
- Поддержка двухканальной памяти DDR5 Memory Technology
- 4 x DDR5 DIMM
- Поддержка DDR5 non-ECC, не буферизованная до 6000+(OC)*
- Максимальный объем памяти: 128 Гб**
- Поддержка Intel Extreme Memory Profile (XMP) 3.0
- Золотые контакты 15μ Gold на разъемах DIMM
*1DPC 1R до 6000+ МГц (OC), 4800 МГц Natively.
1DPC 2R до 5600+ МГц (OC), 4400 МГц Natively.
2DPC 1R до 4800+ МГц (OC), 4000 МГц Natively.
2DPC 2R до 4800+ МГц (OC), 3600 МГц Natively.
**При работе под Windows 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows таких ограничений нет.
BIOS
- 256Мб AMI UEFI Legal BIOS с мультиязычным интерфейсом
- Совместим с событиями «ACPI 6.0 wake-up»
- Поддержка SMBIOS 2.7
- Ядро/кэш ЦП, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH mульти-регулировка напряжения
Графическое ядро
- Intel Xe Graphics Architecture (Gen 12)*
- Два видеовыхода: support HDMI и DisplayPort 1.4 ports by independent display controllers
- Поддержка HDMI 2.1 TMDS с максимальным разрешением 4K x 2K (4096x2160) @60Гц
- Поддержка DisplayPort 1.4 с DSC (сжатым) макс. разрешением до 8K (7680x4320) @60Гц / 5K (5120x3200) @ 120Hz
- Поддержка HDCP 2.3 с HDMI 2.1 TMDS-совместимым и портами DisplayPort 1.4
*Встроенная графика Intel UHD Graphics Built-in Visuals и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.
Аудио
- 7.1-канальный HD-кодек (Realtek ALC897 Audio Codec)
- Защита от скачков напряжения
- Позолоченные аудио-штекеры
- Аудио-разъём 15μ Gold
- Nahimic Audio
ЛВС
- 2.5 Gigabit LAN 10/100/1000/2500 Мб/с
- Dragon RTL8125BG
- Поддержка Dragon 2.5G LAN Software
- Умная автонастройка трафика
- Понятный визуальный интерфейс
- Отображение сетевой статистики
- Оптимальные настройки по умолчанию для игр, интернета и стриминга
- Настраиваемый контроль приоритета
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE
Разъемы
CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE2), supports в режиме x16*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE3), supports в режиме x4*
- 1 x PCIe 3.0 x16 (PCIE5), supports в режиме x4*
- 2 x PCIe 3.0 x1 Slots (PCIE1 и PCIE4)*
- 1 x pазъем M.2 (Key E), Поддержка модуль WiFi/BT PCIe WiFi тип 2230 и Intel CNVi (встроенный WiFi/BT)
- Поддержка AMD CrossFire
- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe (PCIE2)
*Поддержка модулей NVMe SSD в качестве загрузочных дисков
хранение
CPU:
- 1 x Hyper pазъем M.2 (M2_1, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
Chipset:
- 1 x pазъем Ultra M.2 (M2_2, Key M), Поддержка type 2230/2242/2260/2280 SATA3 6.0 Гб/с & PCIe Gen3x4 (32 Гб/с) modes*
- 1 x Hyper pазъем M.2 (M2_3, Key M), Поддержка type 2242/2260/2280/22110 PCIe Gen4x4 (64 Гб/с) mode*
- 8 x SATA3 6.0 Гб/с**
*Поддержка Intel Optane Memory H Series (M2_2 и M2_3 only)
Поддержка Устройство Intel Volume Management (VMD)
Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit
** If M2_2 is occupied by a SATA-type M.2 device, SATA3_7 will be disabled.
RAID
- Поддерживает RAID 0, RAID 1, RAID 5 и RAID 10 для накопителей SATA
- Поддержка RAID 0, RAID 1 и RAID 5 for M.2 NVMe storage devices
Коннекторы
- 1 x SPI TPM
- 1 x Индикатор питания и разъем динамика
- 1 x Разъём RGB LED*
- 3 x Управляемый разъём LED s**
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 5 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 2 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15μ Gold)
- 1 x Разъем Thunderbolt AIC (5-pin) (Поддержка ASRock Thunderbolt 4 AIC Card)
- 2 x USB 2.0 (поддержка до четырех USB 2.0) (Защита от электростатических разрядов)
- 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1) (ASMedia ASM1074 hub) (Защита от электростатических разрядов)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Гб/с) (Защита от электростатических разрядов)
*Поддержка светодиодных лент 12В/3A, 36Вт
** Support in total до 5V/3A, 15W LED Strip
*** Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).
**** Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).
***** Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP и CHA_FAN1~5/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

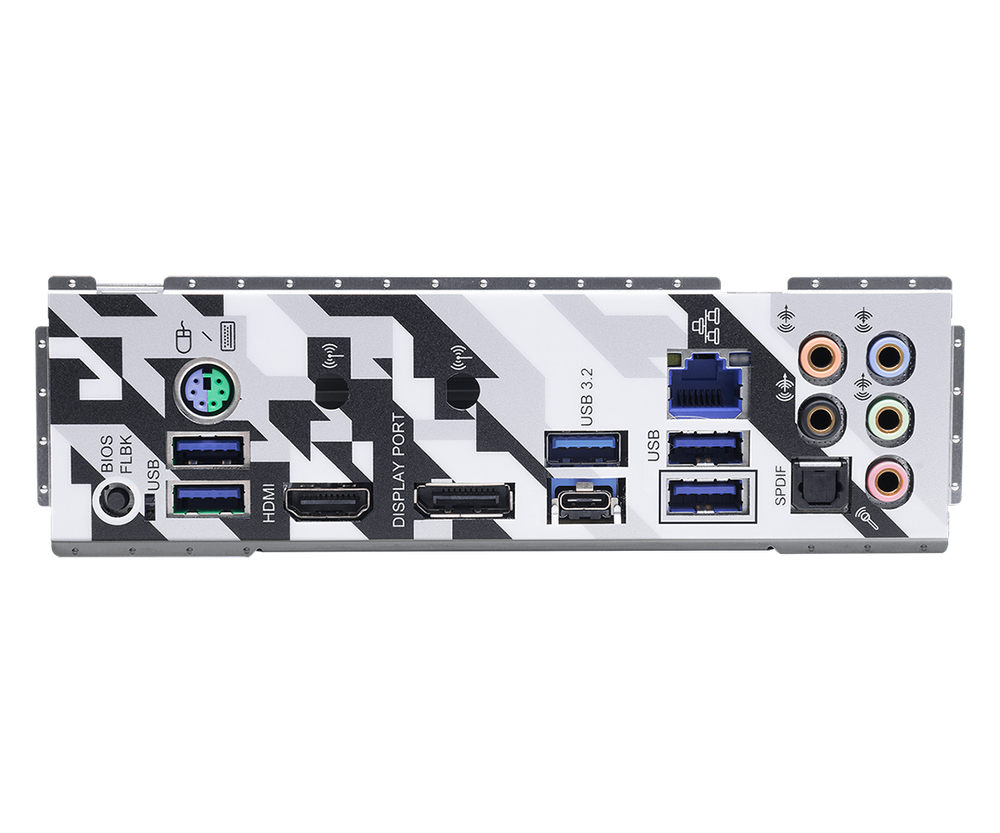

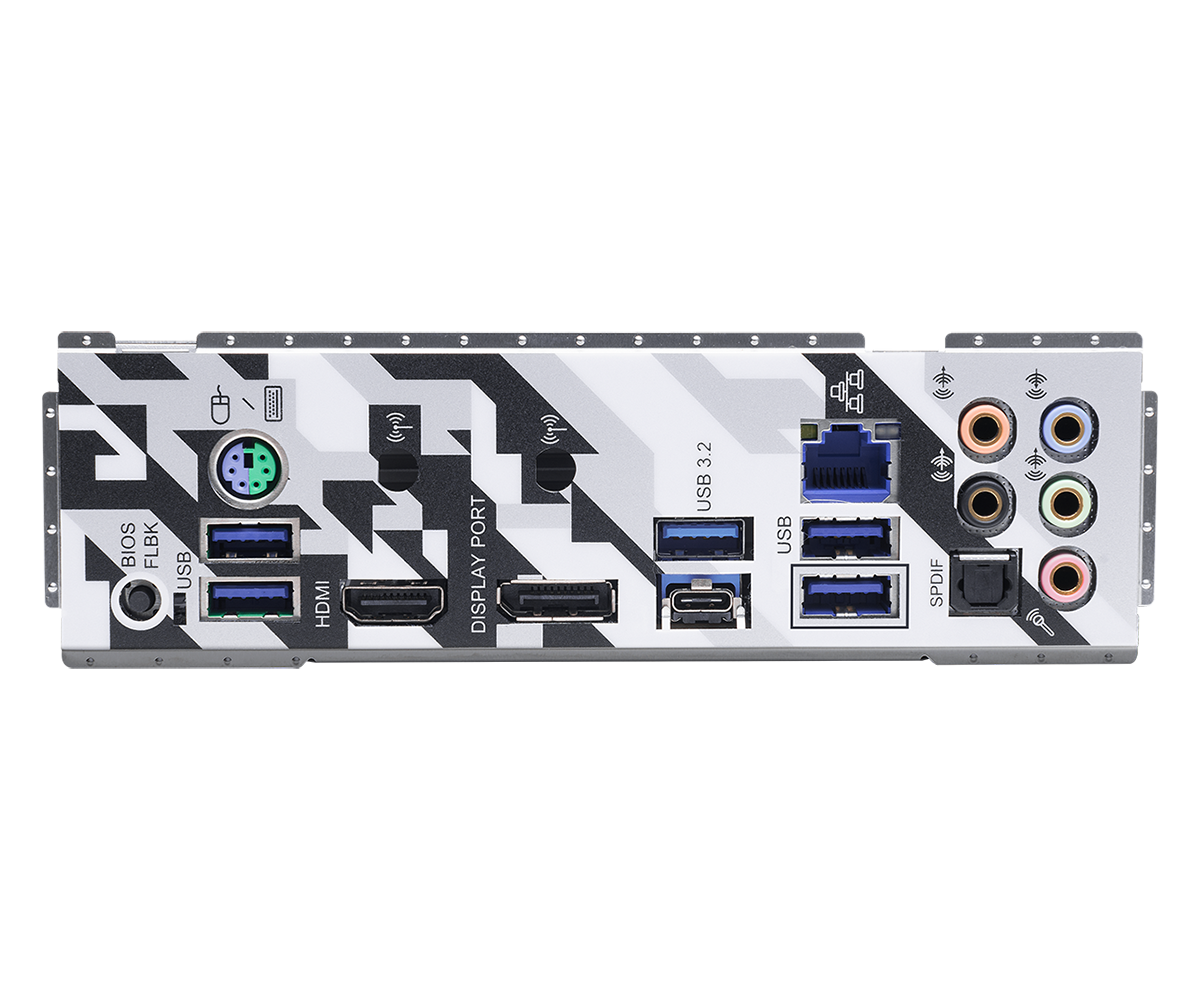

Задняя панель ввода/вывода
- 2 x Антенны Mounting Points
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x HDMI
- 1 x DisplayPort 1.4
- 1 x Optical SPDIF Out
- 1 x USB 3.2 Gen2 Type-A (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen2 Type-C (10 Гб/с) (ReDriver) (Защита от электростатических разрядов)
- 4 x USB 3.2 Gen1 (Защита от электростатических разрядов)*
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- 1 x Переключатель BIOS Flashback
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон (Позолоченные аудио-штекеры)
*Питание Ultra USB работает на разъёмах USB3_1_2.
Функция «ACPI wake-up» не поддерживается на разъёмах USB3_1_2.
Программное обеспечение и UEFI
Software
- ASRock материнская плата Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock Режим EZ
- ASRock Full HD UEFI
- Избранное My Favorites в ASRock UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer
*Эти утилиты можно скачать из магазина APP Shop.
Диск с ПО
- Драйвера, утилиты, антивирус (Trial-версия)

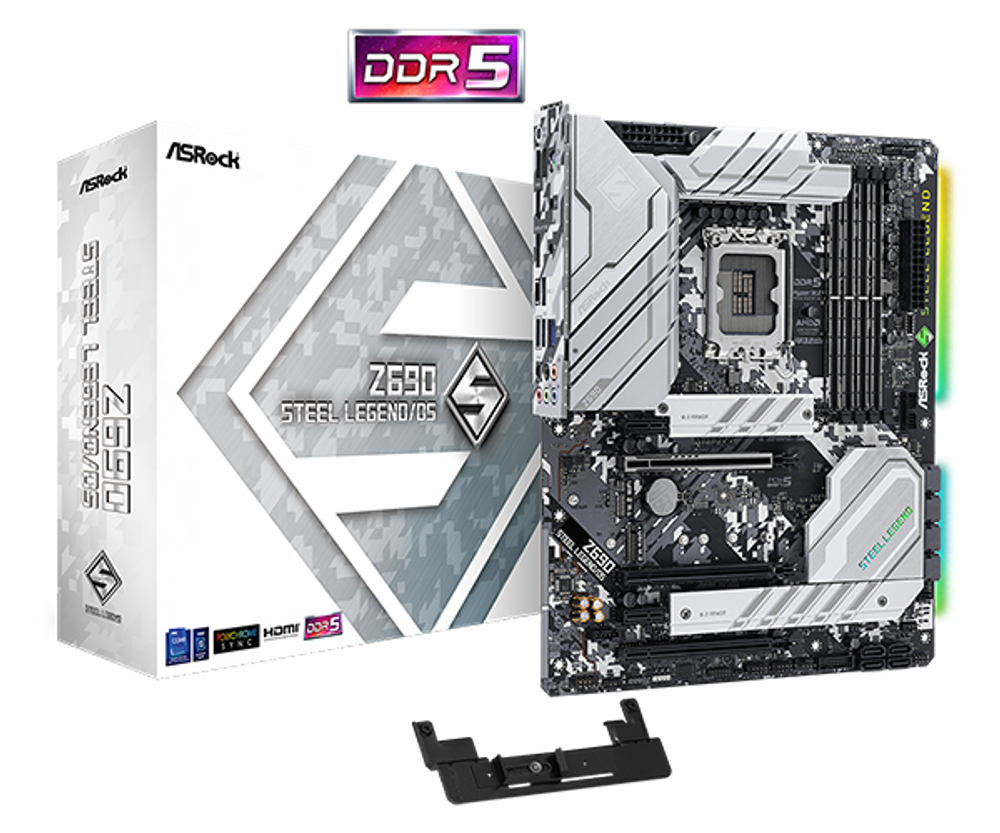

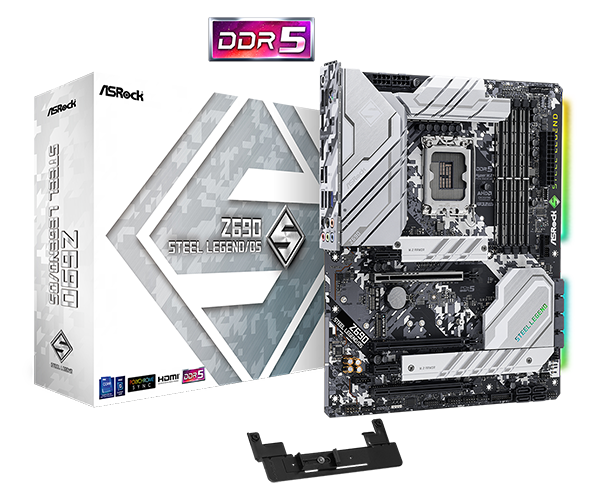

Комплект поставки
- Инструкция по установке, диск с ПО
- 2 x кабелей SATA
- 4 x Винты для разъемов M.2
- 2 x Стойки для розеток М.2
- 1 x Держатель видеокарты
Контроль оборудования
- Вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Тихий режим вентиляторов (Автоматическое изменение скорости вращения корпусных вентиляторов в зависимости от температуры процессора): ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Настраиваемые вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Контроль напряжения: CPU Vcore, PCH, VDD2, VCCIN AUX, +1.05V PROC, VCCSA, +1.8V PROC, +0.82V PCH, +12V, +5V, +3.3V
Форм-фактор
- Форм-фактор ATX: 30.5 x 24.4 см
- Покрытие печатной платы 2oz
ОС
- Совместимость с Microsoft Windows 10 64-bit / 11 64-bit
Сертификаты
- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)
- CEC Tier II ready
